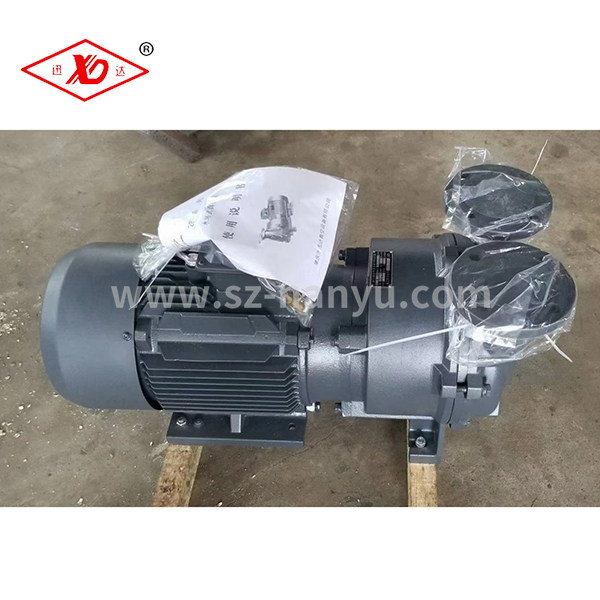

181-2378-82912BV系列水环式真空泵
- 上一篇 > 2SK-1.5水环式真空泵
l 用途及使用范围
2BV系列水环式真空泵是整体结构为机泵同轴的单级泵,其轴封采用机械密封,具有结构简单、安装简捷、无油、安全可靠等特点。
2BV系列水环泵适用于抽除干燥气体和湿润蒸汽,吸气压力可达到3300Pa (绝对压力,97%真空度),当水环泵在吸气压力低于8000Pa的状态下长期工作时,应联接汽蚀保护管作保护作用。当水环泵配合大气喷射器使用时,吸气压力可达1000Pa,此时大气喷射器可直接安装在水环泵的吸气口上;当水环泵用作压缩机时,其压力最大可达0.26Mpa(绝对压力)。
2BV系列水环泵在工作过程中,由于气体压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时不易发生危险,被广泛应用于石油、化工、电子、建材、医疗、食品等工业领域。同系列不锈钢水环泵,更可应用于各种耐腐要求较高、卫生洁净度要求高的场合。
l 结构说明
1、泵盖; 2、圆盘; 3、叶轮; 4、平键; 5、机械密封; 6、泵体; 7、电机
l 主要技术数据
2BV系列水环真空泵技术规格
注: 1、表中所列数据在下列条件下测出:
①大气压力101325Pa(1013mbar);②进水温度15℃;
③吸入空气温度20℃;④空气相对湿度70%。
2、性能允许偏差±10%
l 性能曲线
2BV水环泵循环工作液连接示图
1、排气管; 2、吸气管; 3、逆止阀; 4、电磁阀; 5、工作液供应管;
6、2BV真空泵; 7、溢流管; 8、汽水分离器; 9、气蚀保护管
l 2BV水环泵外形尺寸图表
N1.0 进气口;N2.0 排气口;N3.0 工作液接口;N4.0 气蚀保护(内置);N5.0 排水口
