主要技术参数

工作原理及结构图抽气速率与入口压力曲线

n 工作原理

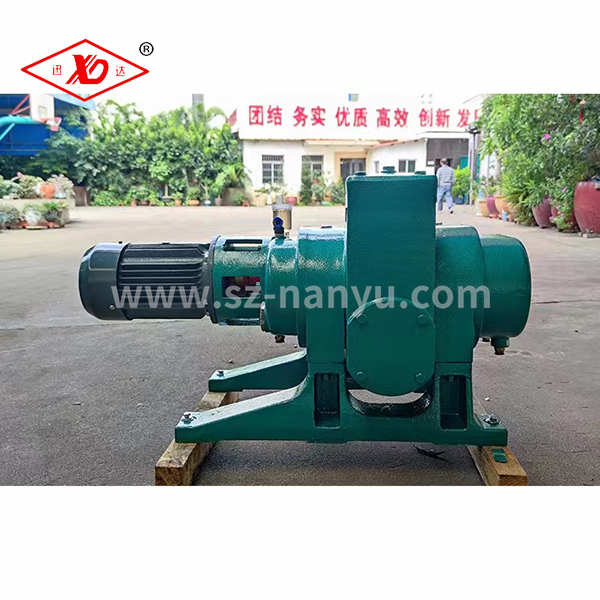

ZJP罗茨真空泵的工作原理与罗茨鼓风机工作原理类似

      工作时，被抽气体由进气口进入转子与泵体之间，这时一个转子和泵体把气体与进气口隔开，被隔开的气体（如图上单阴影线部份所示），在转子连续不断的旋转过程中，被送到排气口，在图1的（1）中，V0空间处在封闭状态，因此，没有压缩和膨胀。但当转子的峰部转到排气口边缘时，由于V0部份的压强较之排气口处的压强低，为了使相连体积内压强均匀，气体就会从排气口处扩散到V0区域，其扩散方向与转子旋转方向相反。当转子再转动时，把V0处的气体压缩到排气口将其排出。这时重复上述抽气过程不断地排出流进来的气体。这种工作过程相当于转子空间由某一最小值增加到最大值，然后再由最大值减小到最小值。这就是罗茨泵的容积作用原理。

       罗茨泵在入口压强很低情况下工作时，由于转子转速很高，转子表面的线速度近于分子的热运动速度，这时碰撞在转子上的气体分子被转子携带到压强较高的排气口，再被预真空泵排除。这就是罗茨真空泵的分子作用原理。

外形安装尺寸
