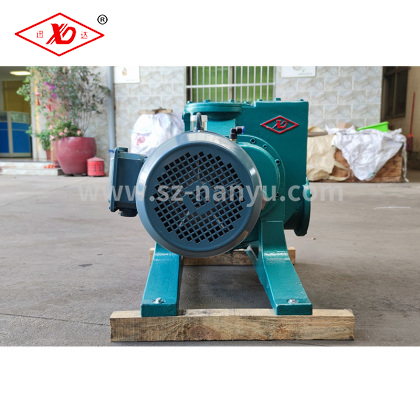

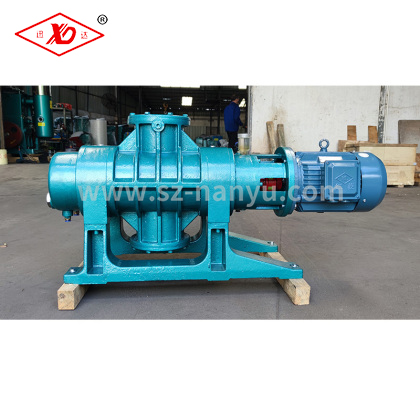

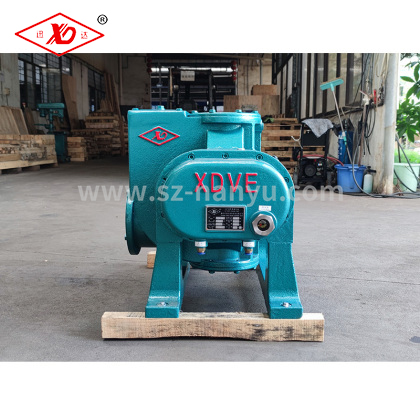

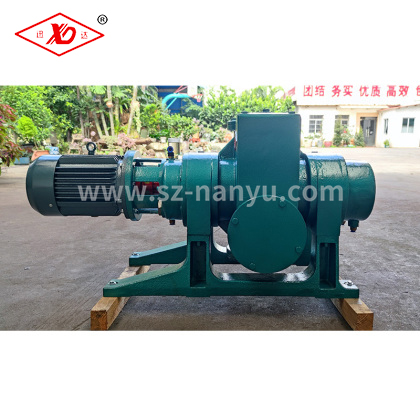

181-2378-8291ZJP-300罗茨式真空泵
- 上一篇 > ZJP-150罗茨式真空泵
- 下一篇 > ZJP-600罗茨式真空泵
主要技术参数
工作原理及结构图抽气速率与入口压力曲线
n 工作原理
ZJP罗茨真空泵的工作原理与罗茨鼓风机工作原理类似
工作时,被抽气体由进气口进入转子与泵体之间,这时一个转子和泵体把气体与进气口隔开,被隔开的气体(如图上单阴影线部份所示),在转子连续不断的旋转过程中,被送到排气口,在图1的(1)中,V0空间处在封闭状态,因此,没有压缩和膨胀。但当转子的峰部转到排气口边缘时,由于V0部份的压强较之排气口处的压强低,为了使相连体积内压强均匀,气体就会从排气口处扩散到V0区域,其扩散方向与转子旋转方向相反。当转子再转动时,把V0处的气体压缩到排气口将其排出。这时重复上述抽气过程不断地排出流进来的气体。这种工作过程相当于转子空间由某一最小值增加到最大值,然后再由最大值减小到最小值。这就是罗茨泵的容积作用原理。
罗茨泵在入口压强很低情况下工作时,由于转子转速很高,转子表面的线速度近于分子的热运动速度,这时碰撞在转子上的气体分子被转子携带到压强较高的排气口,再被预真空泵排除。这就是罗茨真空泵的分子作用原理。

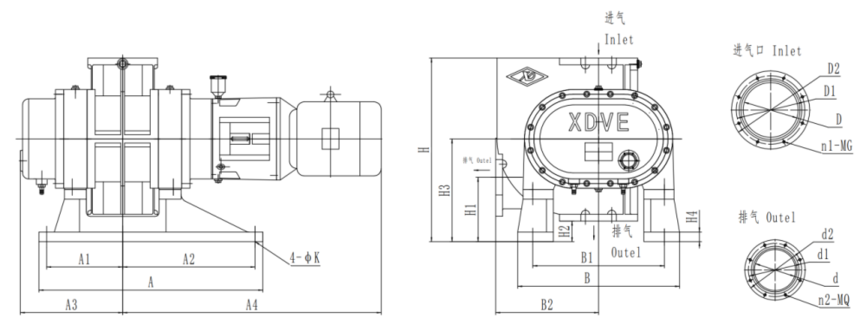

外形安装尺寸
项目 | A | A1 | A2 | A3 | A4 | B | B1 | B2 | H | H1 | H2 | H3 | H4 | D | D1 | D2 | n1-MG | d | d1 | d2 | n2-MQ | 4-¢K |
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | |
ZJP-150 | 620 | 195 | 385 | 277 | 698 | 408 | 320 | 285 | 475 | 190 | 90 | 275 | 30 | 100 | 145 | 170 | 4-M10 | 100 | 145 | 170 | 4-M10 | 4-¢18 |
ZJP-300 | 780 | 275 | 465 | 357 | 778 | 408 | 320 | 285 | 525 | 215 | 90 | 315 | 30 | 150 | 195 | 220 | 8-M10 | 150 | 195 | 220 | 8-M10 | 4-¢18 |
ZJP-600 | 816 | 278 | 482 | 378 | 942 | 950 | 480 | 375 | 670 | 235 | 75 | 375 | 35 | 200 | 250 | 285 | 8-M10 | 200 | 250 | 285 | 8-M10 | 4-¢24 |
ZJP-1200 | 1000 | 316 | 710 | 488 | 1182 | 650 | 520 | 425 | 675 | 250 | 65 | 395 | 35 | 250 | 310 | 335 | 12-M10 | 200 | 260 | 285 | 12-M10 | 4-¢24 |
