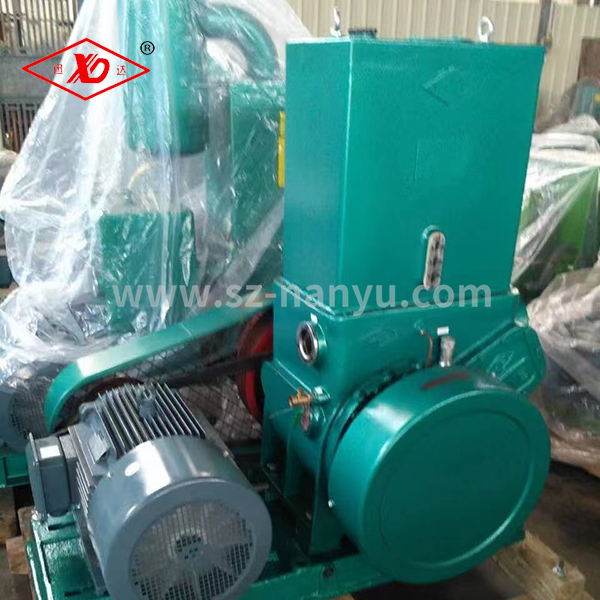

  • H-150滑阀式真空泵

    • 产品详情

    ▲ 概述

    ►滑阀式真空泵是一种容积式机械真空泵，是抽除密封容器中气体而获得真空的主要真空获得设备之一。

    ►本公司生产的滑阀式真空泵工作时用机械泵油润滑和密封，主要用于抽除清洁空气和对油不起化学反应的气体；利用气镇阀装置也可抽除含有少量可凝性蒸汽气体；如用于抽除对金属有腐蚀、含有大量水份和含有颗粒尘埃的气体，应分别加附加装置；不适于抽除含氧过高、有爆炸性的气体；不能用于把气体自一容器抽至另一容器（即作输送泵用）。

    ►滑阀式真空泵抽气速率稳定，工作压力范围宽是其主要特点。目前我司生产的滑阀式真空泵型号为：H-150、HS-150以及HS-150F，其几何抽气速率均为152L/S，极限分压力低于1Pa，极限全压力小于6.5Pa（相对湿度小于80%），最大工作压力为大气压即直排大气。因此以上型号滑阀式真空泵可单独使用，亦可与更高真空泵组成获得机组。它可广泛用于真空镀膜、冶炼、干燥、浸渍、脱气造型以及化工、食品等真空作业场所。

    ▲ 性能参数、曲线

    型号

    H-150

    HS-150

    HS-150F

    几何抽气速率

    152L/S

    152L/S

    152L/S

    极限压力*

    分压

    1Pa

    1Pa

    1Pa

    全压

    6.5Pa

    6.5Pa

    6.5Pa

    长期连续工作入口

    最大压力

    1.3×104Pa

    1.3×104Pa

    1.3×104Pa

    转 速

    泵

    450r.p.m

    450r.p.m

    450r.p.m

    电机

    970r.p.m

    970r.p.m

    970r.p.m

    电 机

    方式

    卧式

    立式

    立式

    功率

    15kw

    11kw

    11kw

    型号

    Y180L-6

    Y160L-6

    Y160L-6

    使用泵油

    牌号名称

    迅达真空泵专用油 或 100#真空泵油

    用量

    30kg

    25kg

    62kg

    副油箱

    ×

    ×

    √

    进排气口径

    进气

    Φ150mm

    Φ150mm

    Φ150mm

    排气

    Φ110mm

    Φ110mm

    Φ110mm

    外形尺寸(mm)

    1560×826×1299

    1108×820×1485

    1360×820×1525

    重量

    813kg

    902kg

    1005kg



    ▲ 原理与结构



    1.泵体  2.长滑阀  3.偏心轮  4.导轨体  5.排气阀  6.轴  7.甲、乙泵盖（未画出）



    外形及安装图
