181-2378-8291HS-150滑阀式真空泵
- 上一篇 > H-150滑阀式真空泵
- 下一篇 > HS-150F滑阀式真空泵
▲ 概述
►滑阀式真空泵是一种容积式机械真空泵,是抽除密封容器中气体而获得真空的主要真空获得设备之一。
►本公司生产的滑阀式真空泵工作时用机械泵油润滑和密封,主要用于抽除清洁空气和对油不起化学反应的气体;利用气镇阀装置也可抽除含有少量可凝性蒸汽气体;如用于抽除对金属有腐蚀、含有大量水份和含有颗粒尘埃的气体,应分别加附加装置;不适于抽除含氧过高、有爆炸性的气体;不能用于把气体自一容器抽至另一容器(即作输送泵用)。
►滑阀式真空泵抽气速率稳定,工作压力范围宽是其主要特点。目前我司生产的滑阀式真空泵型号为:H-150、HS-150以及HS-150F,其几何抽气速率均为152L/S,极限分压力低于1Pa,极限全压力小于6.5Pa(相对湿度小于80%),最大工作压力为大气压即直排大气。因此以上型号滑阀式真空泵可单独使用,亦可与更高真空泵组成获得机组。它可广泛用于真空镀膜、冶炼、干燥、浸渍、脱气造型以及化工、食品等真空作业场所。
▲ 性能参数、曲线
型号 | H-150 | HS-150 | HS-150F | |
几何抽气速率 | 152L/S | 152L/S | 152L/S | |
极限压力* | 分压 | 1Pa | 1Pa | 1Pa |
全压 | 6.5Pa | 6.5Pa | 6.5Pa | |
长期连续工作入口 最大压力 | 1.3×104Pa | 1.3×104Pa | 1.3×104Pa | |
转 速 | 泵 | 450r.p.m | 450r.p.m | 450r.p.m |
电机 | 970r.p.m | 970r.p.m | 970r.p.m | |
电 机 | 方式 | 卧式 | 立式 | 立式 |
功率 | 15kw | 11kw | 11kw | |
型号 | Y180L-6 | Y160L-6 | Y160L-6 | |
使用泵油 | 牌号名称 | 迅达真空泵专用油 或 100#真空泵油 | ||
用量 | 30kg | 25kg | 62kg | |
副油箱 | × | × | √ | |
进排气口径 | 进气 | Φ150mm | Φ150mm | Φ150mm |
排气 | Φ110mm | Φ110mm | Φ110mm | |
外形尺寸(mm) | 1560×826×1299 | 1108×820×1485 | 1360×820×1525 | |
重量 | 813kg | 902kg | 1005kg |
▲ 原理与结构
1.泵体 2.长滑阀 3.偏心轮 4.导轨体 5.排气阀 6.轴 7.甲、乙泵盖(未画出)

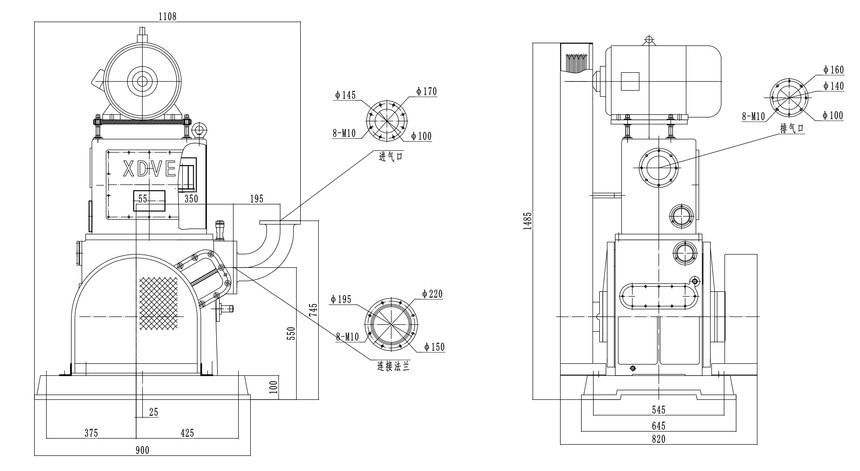

外形及安装图
